きゃたぴら網戸2

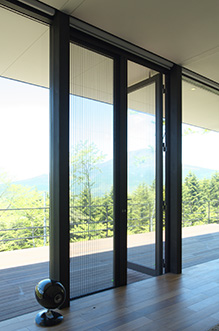

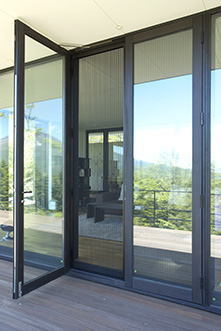

メタコプリーツネットきゃたぴら網戸2

きゃたぴら網戸2はドア用収納網戸です。
現在お使いの玄関ドア、勝手口ドア、テラスドアに簡単に取り付けできます。



特長


①収納式
網戸が不要なとき、出入りのときはプリーツネットをたたみ収納します。
②バリアフリー
網戸の下部は高さわずか5mmのレール仕様。
出入りの妨げにならないバリアフリーです。
③お手入れ方法
網戸本体の取り付けは着脱が簡単なアンカープレート仕様。
網戸が汚れた場合網戸本体を取り外して水洗いできます。
ブラック
グレー
④PPネット
ポリプロピレン・モノフィラメントの仕様により耐水性・通気性に優れています。
光の反射がなく視界を遮らない黒を採用しています。
ホワイト:W
ブロンズ:Z
プラチナステン:P
⑤製品の色
ドアの色に合わせて用意しています。






※商品の色は、実物とは多少異なる場合がございますのでご了承ください。

製品製作寸法




○製作制限表 片引き
Hmm\Wmm 300〜500 501〜700 701〜900 901〜1100 1101〜1300 1301〜1500 1501〜1700 1701〜1900 1901〜2200
1200〜1400 8LF 88L 88L - - - - - -
1401〜1600 8LF 88L 88L 88L - - - - -
1601〜1800 8LF 8LF 88L 88L 88L - - - -
1801〜2000 8LF 8LF 88L 88L 88L 88LW - - -
2001〜2200 8LF 8LF 8LF 88L 88L 88LW 88LW - -
2201〜2400 8LF 8LF 8LF 88L 88L 88LW 88LW 88LW -
2401〜2600 8LF 8LF 8LF 8LF 88L 88LW 88LW 88LW 88LW
2601〜2800 8LF 8LF 8LF 8LF 88L 88LW 88LW 88LW 88LW
2801〜3000 8LF 8LF 8LF 8LF 8LF 88LW 88LW 88LW 88LW

○製作制限表 両引き
Hmm\Wmm 600〜1000 1001〜1400 1401〜1800 1801〜2200 2201〜2600 2601〜3000
1200〜1400 8LF 88L 88L - - -
1401〜1600 8LF 88L 88L 88L - -
1601〜1800 8LF 8LF 88L 88L 88L -
1801〜2000 8LF 8LF 88L 88L 88L 88LW
2001〜2200 8LF 8LF 8LF 88L 88L 88LW
2201〜2400 8LF 8LF 8LF 88L 88L 88LW
2401〜2600 8LF 8LF 8LF 8LF 88L 88LW
2601〜2800 8LF 8LF 8LF 8LF 88L 88LW
2801〜3000 8LF 8LF 8LF 8LF 8LF 88LW

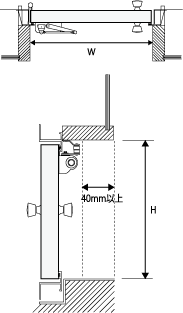

製品の取付け条件


製品を取り付ける場所において、下記の条件を確認してください。

①取付枠及び床に段差がないこと。
②取付枠の幅が40mm以上あること。
③ドアクローザ、ドアの把手が干渉しないこと。
④開口部の向かい合う辺がそれぞれ平行で四隅が直角であること。
⑤取り付け幅W寸法が3000mm以下、取り付け高さH寸法が3000mm以下であること。

注)巾木がある場合、巾木と同じ板等で段差をなくしてください。

a

採寸


製品を取り付ける場所を確認し、取付幅、取付高さを採寸してください。

注)
取付枠にゆがみがある場合がありますので幅、高さとも2,3か所採寸し、最大寸法を出してください。
注)
幅方向は上枠、レールを最大300mmまで切り詰めできます。高さ方向は上枠の呑込みでマイナス20mmプラス10mmの調整寸法となっています。

補助部材(オプション部材です。詳細はお問い合わせください。)




ドキュメントダウンロード

メタコプリーツネットきゃたぴら網戸2タンデム


きゃたぴら網戸2タンデムは、網戸本体を連結した仕様です。
網戸本体の連結は3枚まで可能、引き分けの場合最大幅7.8mの大開口部に取り付けできます。特にフォールディングドアには最適です。

特注仕様となりますので、お問い合わせフォームよりご連絡ください。
